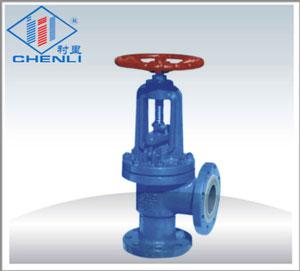

J44F4/F46-16C襯氟截止閥（角式）襯氟截止閥化工防
圖片展示

產品描述
產品型號：J44F4/F46
產品特點：適合各種高腐蝕化學介質
詳細介紹


■主要零件及材料  Main parts and materials

零件名稱
part name
材料material
  閥體body、
閥蓋cover
鑄鋼cast steel、不銹鋼 stainless steel、內襯liningF4、F46
閥瓣disc 優碳鋼 excellent carbon steel、不銹鋼 stainless steel、襯liningF4、F46
閥桿
Stem
2Cr13、不銹鋼 stainless steel
填料packing PTFE(F4)聚四氯乙烯
閥桿螺母
stem nut
2HMN58-2-2
手輪
handwheel
HT200

  ■襯氟直角截止閥標準PTFE-Lined right angle globe valve standard

名稱Name  技術規范
 technical specification
設計標準
Design criteria 		GB12233
結構長度structure length GB12221
法蘭標準
flange standard
  		JB/T79-94
GB9113.1-26
檢驗試驗Inspection test GB/T9092-99
驅動方式
Drive mode 		手動manual、電動electric、氣動pneumatic



公稱通徑

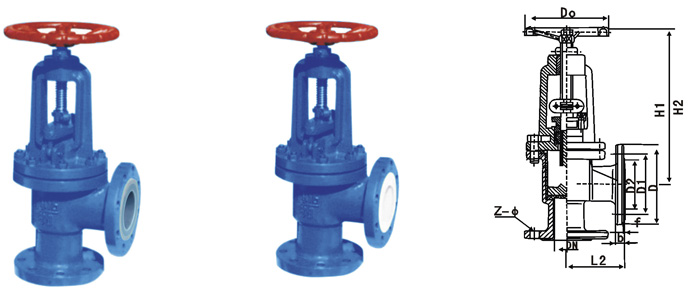

Nominal diameter 		PN1.6(MPa）主要外形尺寸和連接尺寸main form and connection size 重量weight
DN L D D1 D2 f b Z-φd D0 H1 H2 Kg
15 90 95 65 43 3 14 4-φ14 100 170 185 7
20 95 105 75 50 3 14 4-φ14 100 200 220 8
25 100 115 85 60 3 16 4-φ14 120 205 230 9
32 105 135 100 68 3 18 4-φ18 140 230 260 10
40 115 145 110 80 3 18 4-φ18 160 255 292 14
50 125 160 125 100 3 20 4-φ18 180 270 315 17
65 145 180 145 115 3.5 20 4-φ18 200 335 390 25
80 155 195 160 130 3.5 22 8-φ18 240 295 465 33
100 175 215 180 150 4 24 8-φ18 280 420 506 45
125 200 245 210 180 4 26 8-φ18 320 490 600 62
150 225 280 240 210 4 28 8-φ23 360 520 670 91
200 275 335 295 260 5 32 12-φ18 400 590 740 140
250 325 405 355 319 5 36 12-φ26 450 660 840 220
300 375 460 410 370 6 40 12-φ26 500 710 900 305
