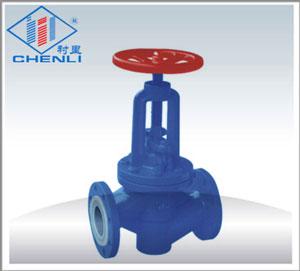

J41F4/F46-16C襯氟截止閥耐鹽酸硫酸襯氟截止閥上海
圖片展示

產品描述
產品型號：J41F4/F46
產品特點：
詳細介紹


 ■主要零件及材料  Main parts and materials

零件名稱
part name
材料material
  閥體body、
閥蓋cover
鑄鋼cast steel、不銹鋼 stainless steel、內襯liningF4、F46
閥瓣disc 優碳鋼 excellent carbon steel、不銹鋼 stainless steel、襯liningF4、F46
閥桿
Stem
2Cr13、不銹鋼 stainless steel
填料packing PTFE(F4)聚四氯乙烯
閥桿螺母
stem nut
2HMN58-2-2
手輪
handwheel
HT200

■襯氟截止閥標準PTFE-Lined globe valve standard

名稱Name  技術規范
 technical specification
設計標準
Design criteria 		GB12233
結構長度structure length GB12221
法蘭標準
flange standard
  		JB/T79-94
GB9113.1-26
檢驗試驗Inspection test GB/T13927
驅動方式
Drive mode 		手動manual、電動electric、氣動pneumatic
公稱通徑
Nominal
diameter 		PN1.6(MPa）主要外形尺寸和連接尺寸main form and connection size 重量weight

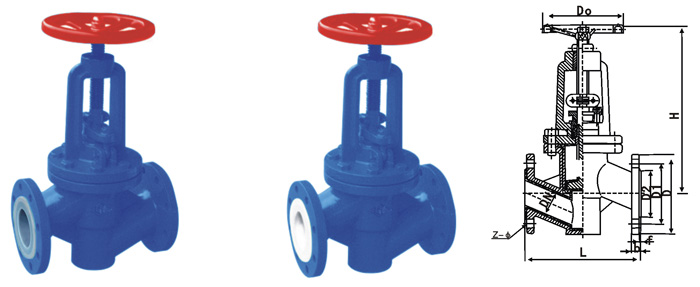

DN L D D1 D2 f b Z-φd D0 H1 H2 Kg
15 130 95 65 43 3 14 4-φ14 100 190 202 7
20 150 105 75 50 3 14 4-φ14 100 225 250 8
25 160 115 85 60 3 16 4-φ14 120 230 255 9
32 180 135 100 68 3 18 4-φ18 140 260 290 12
40 200 145 110 80 3 18 4-φ18 160 280 315 16
50 230 160 125 100 3 20 4-φ18 180 300 345 20
65 290 180 145 115 3.5 20 4-φ18 200 365 420 28
80 310 195 160 130 3.5 22 8-φ18 240 420 490 39
100 350 215 180 150 4 24 8-φ18 280 450 536 51
125 400 245 210 180 4 26 8-φ18 320 520 630 70
150 480 280 240 210 4 28 8-φ23 360 560 695 100
200 600 335 295 260 5 32 12-φ18 400 630 780 160
250 730 405 355 349 5 36 12-φ26 450 700 880 250
300 850 460 410 370 6 40 12-φ26 500 770 1070 350
