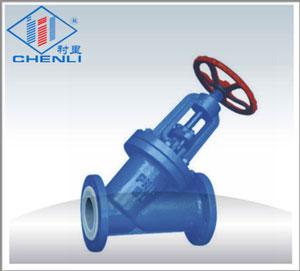

J45F46-16C襯氟截止閥（直流式）襯氟截止閥化工防腐上
圖片展示

產品描述
產品型號：J45F46-16C
產品特點：適合各種高腐蝕化學介質
詳細介紹


■主要零件及材料  Main parts and materials

零件名稱
Part name
材料Material
  閥體Body、
閥蓋cover
鑄鋼cast steel、不銹鋼 stainless steel、內襯liningF4、F46
閥瓣Disc 優碳鋼 excellent carbon steel、不銹鋼 stainless steel、襯liningF4、F46
閥桿
Stem
2Cr13、不銹鋼 stainless steel
填料Packing PTFE(F4)聚四氯乙烯
閥桿螺母
Stem nut
2HMN58-2-2
手輪
Handwheel
HT200

■襯氟直流截止閥標準PTFE-Lined DC globe valve standard

  技術規范
 technical specification
設計標準
Design criteria
GB12233
結構長度Structure length GB12221
法蘭標準
Flange standard

JB/T79-94
GB9113.1-26
檢驗試驗Inspection test GB/T90927
驅動方式
Drive mode
手動Manual、電動Electric、氣動Pneumatic

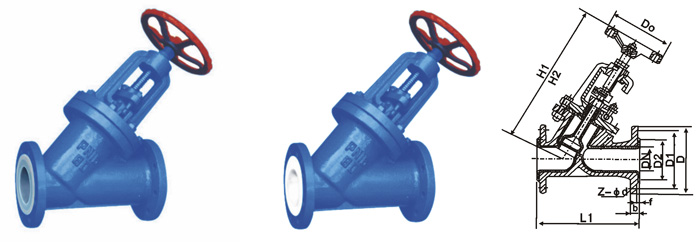

 ■主要尺寸Main dimension

公稱通徑
Nominal diameter
PN1.6(MPa）主要外形尺寸和連接尺寸Main form and connection size 重量weight
DN L D D1 D2 f b Z-φd D0 H1 H2 Kg
15 130 95 65 43 3 14 4-φ14 100 180 195 7
20 150 105 75 50 3 14 4-φ14 100 215 235 8
25 160 115 85 60 3 16 4-φ14 120 220 245 9
32 180 135 100 68 3 18 4-φ18 140 250 275 11
40 200 145 110 80 3 18 4-φ18 160 283 315 15
50 230 160 125 100 3 20 4-φ18 180 316 360 18
65 290 180 145 115 3.5 20 4-φ18 200 353 408 26
80 310 195 160 130 3.5 22 8-φ18 240 457 505 35
100 350 215 180 150 4 24 8-φ18 280 480 566 48
125 400 245 210 180 4 26 8-φ18 320 54 650 65
150 480 280 240 210 4 28 8-φ23 360 605 740 95
200 600 335 295 260 5 32 12-φ18 400 650 800 150
250 730 405 355 319 5 36 12-φ26 450 680 870 235
300 850 460 410 370 6 40 12-φ26 500 770 1050 350

銷售熱線：021-63510776/13761007889
