產品中心　PRODUCT

H42F4/F46-16C襯氟止回閥（升降立式），襯氟止回閥

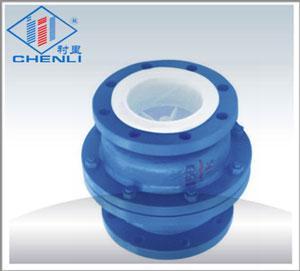

圖片展示

產品描述

產品型號：H42F4/F46-16C
產品特點：適合各種高腐蝕化學介質

詳細介紹

■主要零件及材料表 Main parts and material table

零件名稱 Part name	材料 Material
上下閥體 Upper and lower body	鑄鋼Cast steel不銹鋼Stainless steel、內襯Lining F4 、F46
閥瓣 Disc	鑄鋼Cast steel、不銹鋼Stainless steel、襯Lining F4 、F46
墊圈 Washer	F4、F46

■主要零件及材料表 Main parts and material table

設計標準Design standard	技術標準Technology standard
結構長度Structure length	GB12224
法蘭標準Flange Standard	JB/T79-94
法蘭標準Flange Standard	GB9113.1-26
檢驗試驗Inspection test	GB/T13927

■襯氟止回閥標準 PTFE-lined Check Valve Standard

技術規范Technical specification
設計標準Design standard	GB12236
結構長度Structure length	GB12221
法蘭標準Flange standard	JB/T79-94
法蘭標準Flange standard	GB9113.1-26
檢驗試驗Inspection test	GB/T13927

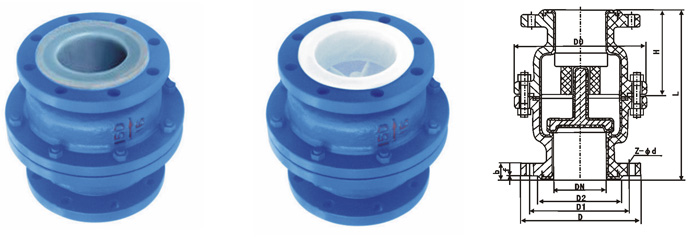

■主要外形尺寸和連接尺寸Main form and connection size

公稱通徑Nominal diameter	PN1.0（MPa）主要外形尺寸和連接尺寸Main form and connection size									重量Weight
DN	L	D	D1	D2	f	b	z-Φd	B	H	Kg
15	80	95	65	43	3	14	4-Φ14	100	40	6
20	90	105	75	50	3	14	4-Φ14	115	45	7
25	152	115	85	60	3	16	4-Φ14	130	50	8
32	152	135	100	68	3	18	4-Φ18	145	55	11
40	178	145	110	80	3	18	4-Φ18	160	62.5	15
50	178	160	125	100	3	20	4-Φ18	170	70	17
65	190	180	145	115	3.5	20	4-Φ18	205	80	26
80	203	195	160	130	3.5	22	8-Φ18	235	92.5	37
100	267	215	180	150	4	24	8-Φ18	285	105	46
125	305	245	210	180	4	26	8-Φ18	330	125	65
150	394	280	240	210	5	28	8-Φ23	360	150	92
200	380	335	295	260	5	32	8-Φ23	425	190	155
250	420	405	335	319	5	36	12-Φ26	500	210	240
300	460	460	410	375	5	40	12-Φ26	620	230	320
