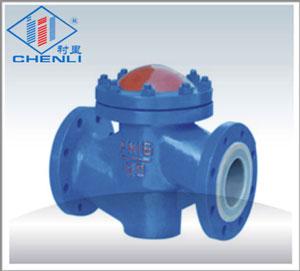

H41F4-16C襯氟止回閥,化工防腐閥門，襯氟閥門，上海襯

圖片展示

產品描述

產品型號：H41F4-16C
產品特點：適合各種高腐蝕化學介質

詳細介紹

■主要零件及材料 Main parts and materials

零件名稱 Part name	材料 Material
閥體 Body	鑄鋼Cast steel不銹鋼Stainless steel、內襯Lining F4 、F46
閥瓣 Disc	鑄鋼Cast steel、不銹鋼Stainless steel、襯Lining F4 、F46
閥蓋 Cover	鑄鐵Cast iron、鑄鋼Cast steel、不銹鋼Stainless steel、內襯Ling F4、F46
墊圈 Washer	F4、F46

■襯氟止回閥標準 PTFE-lined Check Valve Standard

技術規范Technical specification
設計標準Design standard	GB12236
結構長度Structure length	GB12221
法蘭標準Flange standard	JB/T79-94
法蘭標準Flange standard	GB9113.1-26
檢驗試驗Inspection test	GB/T13927

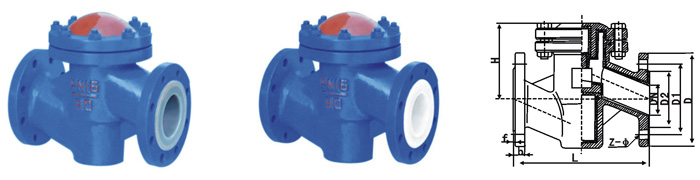

■主要外形尺寸和連接尺寸Main form and connection size

公稱通徑Nominal diameter	PN1.0（MPa）主要外形尺寸和連接尺寸 Main form and connection size									重量 Weight
DN	L	D	D1	D2	f	b	z-Φd	D0	H1	Kg
15	130	95	65	43	3	14	4-Φ14	95	55	6
20	150	105	75	50	3	14	4-Φ14	105	58	7
25	160	115	85	60	3	16	4-Φ14	115	60	8
32	180	135	100	68	3	18	4-Φ18	140	75	11
40	200	145	110	80	3	18	4-Φ18	150	82	15
50	230	160	125	100	3	20	4-Φ18	165	95	18
65	290	180	145	115	3.5	20	4-Φ18	190	105	25
80	310	195	160	130	3.5	22	8-Φ18	200	120	35
100	350	215	180	150	4	24	8-Φ18	225	135	46
125	400	245	210	180	4	26	8-Φ18	265	158	65
150	480	280	240	210	4	28	8-Φ18	300	180	92
200	600	335	295	260	5	32	12-Φ23	360	215	152
250	730	405	355	319	5	36	12-Φ26	450	240	230
300	850	460	410	370	6	40	12-Φ26	500	300	330

銷售熱線：021-63510776/13761007889（龔經理）
