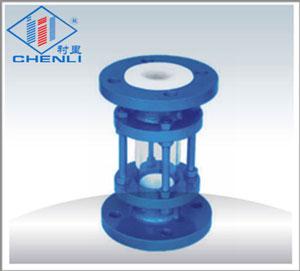

HGSO7F46-16C襯氟視盅、視鏡,襯氟閥門，化工防腐閥
圖片展示

產品描述
產品型號：襯氟視盅、視鏡
產品特點：適合各種高腐蝕化學介質
詳細介紹



■主要零件材料表 main part and material table

零件材料

part name



不銹鋼 stainless steel

C

P

R

PL

RL

殼體shell

WCB

CF8

CF 8M

CF 3

CF 3M

玻璃glass

蹦硅玻璃 Borosilicate glass、鋼化玻璃Tempered glass、石英玻璃 Quartz glass

內襯材料

Lining

material



FEP(F4)、PTFE(F4)、PFA(可溶性聚四氯乙烯）、PE（聚乙烯

墊片 Gasket

PTFE 聚四氯乙烯

螺栓 bolt

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9

1Cr18Ni9

螺母 nut

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9



技術標準technical stand

法蘭連接flange connection

GB/T9113.1-2000asme

公稱壓力

0.6、1.0、1.6、2.5Mpa Class150

適用壓力suitable pressure

PN≤2.5MPa，工作壓力（working pressure）≤1.0MPa，

工作溫度視襯里材料（Working temperature depending on the lining material）

基本型號/Basic model

HGSO7F4-126管式

Tube type

HGSO7F4-126管式Tube type

HGSO7F4-101直通Straight-through

HGSO7F4-101直通Straight-through

HGSO7F4-115三通tee

HGSO7F4-115三通Tee

 ■主要尺寸Main dimension

DN D D1 D2 F B Z-d H
Mm   lnch PN1.0Mpa
15 1/2 95 96 65 45 3 4-14 160
20 3/4 105 105 75 55 3 4-14 160
25 1 115 115 85 65 3 4-14 200
32 11/4 140 140 100 75 3 4-18 200
40 11/2 150 150 110 85 3 4-18 200
50 2 165 165 125 100 3 4-18 200
65 21/2 185 185 145 120 3 8-18 220
80 3 200 200 160 135 3 8-18 220
100 4 220 220 190 155 3 8-22 220
125 5 250 250 220 185 4 8-26 240
150 6 285 285 250 210 4 8-26 300
200 8 340 340 310 275 4 12-26 300
L L1 D D1 D2 F B Z-d H
PN1.6Mpa
200 200 95 65 45 3 15 4-14 160
200 200 105 75 55 3 17 4-14 160
250 230 115 85 65 3 17 4-14 200
250 230 140 100 75 3 19 4-18 200
250 230 150 110 85 3 19 4-18 200
250 230 165 125 100 3 21 4-18 200
250 240 185 145 120 3 21 4-18 220
250 240 200 160 135 3 22 8-18 220
250 240 220 180 155 3 23 8-18 220
250 250 250 210 185 4 24 8-18 240
300 300 285 240 210 4 26 8-23 300
300 300 340 295 265 4 26 12-23 300
