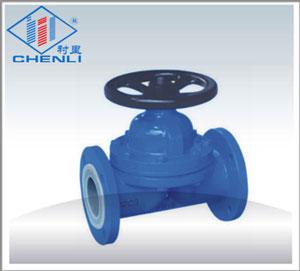

G41F4/F46-10C襯氟隔膜閥襯氟閥門，防腐閥門，上海
圖片展示

產品描述
產品型號：G41F4/F46-10C
產品特點：適合各種高腐蝕化學介質
詳細介紹


■主要零件材料表 main part and material table


零件名稱
Part name


材料Material


  閥體Body、
閥蓋Cover


鑄鋼cast steel、不銹鋼 stainless steel、內襯lining、F46


閥桿
Stem


優碳鋼 excellent carbon steel、不銹鋼 stainless steel

隔膜片Diaphragm pad

F4、F46


隔膜墊
Diaphragm sheet


橡膠 rubber


閥桿螺母
Stem nut


2HMN58-2-2


手輪
Handwheel


HT200

 ■襯氟隔膜閥標準PTFE-Lined diaphragm valve standard

名稱 Name


技術規范
 Technical specification



設計標準
Design criteria


GB12239

結構長度structure length

GB12221


法蘭標準
Flange standard



JB/T79-94

GB9113.1-2

檢驗試驗Inspection test

GB/T13927


驅動方式
Drive mode


蝸輪worm、手動manual、電動electric、氣動pneumatic



公稱通徑
Nominal diameter

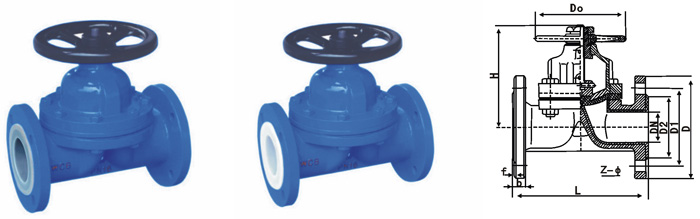

PN1.0(MPa）主要外形尺寸和連接尺寸main form and connection size

重量weight

DN

L

D

D1

D2

f

b

Z-φd

D0

H1

H2

Kg

15

125

95

65

42

3

14

4-φ14

100

90

98

4

20

135

105

75

50

3

14

4-φ14

100

95

104

5

25

145

115

85

60

3

16

4-φ14

120

125

139

6

32

160

135

100

70

3

18

4-φ18

140

136

154

8

40

1800

145

110

80

3

18

4-φ18

160

165

183

10

50

210

160

125

100

3

20

4-φ18

180

175

201

14

65

250

180

145

120

3.5

20

4-φ18

200

215

249

22

80

300

195

160

135

3.5

22

4-φ18

240

230

270

29

100

350

215

180

150

4

24

8-φ18

280

282

334

45

125

400

245

210

180

4

26

8-φ18

320

340

408

63

150

460

280

240

210

5

28

8-φ23

360

382

462

98

200

570

335

295

260

5

32

8-φ23

400

509

629

182

250

680

390

350

319

5

36

12-φ23

450

610

746

245

300

790 440 400 368 5 40 12-φ23 500 700 830 320
