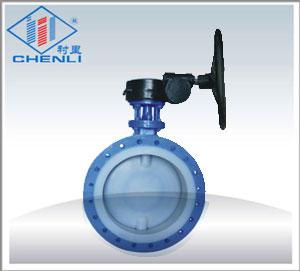

供應上海襯里D341F46-10/16C鑄鋼手動全襯四氟法蘭
圖片展示

產品描述
產品型號：D341F46-10/16C
產品特點：
詳細介紹
鑄鋼手動全襯四氟法蘭式蝶閥產品簡介:
襯四氟法蘭蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

目前 ,襯氟蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及抗磨損等行業。本類閥門在管道中一般應當水平安裝。


D341F46-10/16C鑄鋼手動全襯四氟法蘭式蝶閥結構特點:

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
法蘭襯氟蝶閥適用于溫度:≤120℃或≤150℃，
公稱壓力:≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋?、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

主要零件材料:
序號
NO
零件名稱
Name
灰鑄鐵 鑄鋼 不銹剛 超低碳不銹鋼
Z C P R PL RL
1 閥體 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板軸/銷 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里層/閥座 PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯)
4 蝶板/填料壓蓋 WCB WCB CF8 CF8M CF3 CF3M
5 支架 WCB(碳鋼) CF8(不銹鋼)
6 填料 PTFE (F4) PTFE (F4) PTFE (F4)
7 蝶栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
8 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
主要連接尺寸:

公稱通徑 標準值 參考值
DN (mm) NPS (inch) L D D1 D2 f b Z-φd D0 H W(kg)
PN1.0(MPa)
40 11/2 106 145 110 85 3 18 4-φ18 160 140 10
50 2 108 160 125 100 3 20 4-φ18 200 160 12
65 21/2 112 180 145 120 3 20 4-φ18 250 160 13
80 3 114 195 160 135 3 22 4-φ18 250 170 14
100 4 127 215 180 155 3 22 8-φ18 300 180 16
125 5 140 245 210 185 3 24 8-φ18 300 275 18
150 6 140 280 240 210 3 24 8-φ23 200 295 38
200 8 152 335 295 265 3 26 8-φ23 200 320 74
250 10 250 390 350 320 3 28 12-φ23 240 385 105
300 12 270 440 400 368 4 28 12-φ23 240 390 142
350 14 290 500 460 428 4 30 16-φ23 280 460 179
400 16 310 565 515 482 4 32 16-φ25 280 510 220
450 18 330 615 565 532 4 32 20-φ25 320 540 268
500 20 350 670 620 585 4 34 20-φ30 320 570 378
600 24 390 780 725 685 5 36 20-φ30 360 660 608
700 28 430 895 840 800 5 40 24-φ30 360 710 1050
800 32 470 1010 950 905 5 44 24-φ30 360 780 1320
900 36 510 1110 1050 1005 5 46 28-φ34 380 885 1795
1000 40 550 1220 1160 1115 5 50 28-φ34 400 990 1900
